Anicolor Kristal Pivotante System

Sistema de aluminio con rotura de puente térmico para la ejecución de vanos de puerta peatonal pivotante vertical minimalista.

solicitar presupuesto

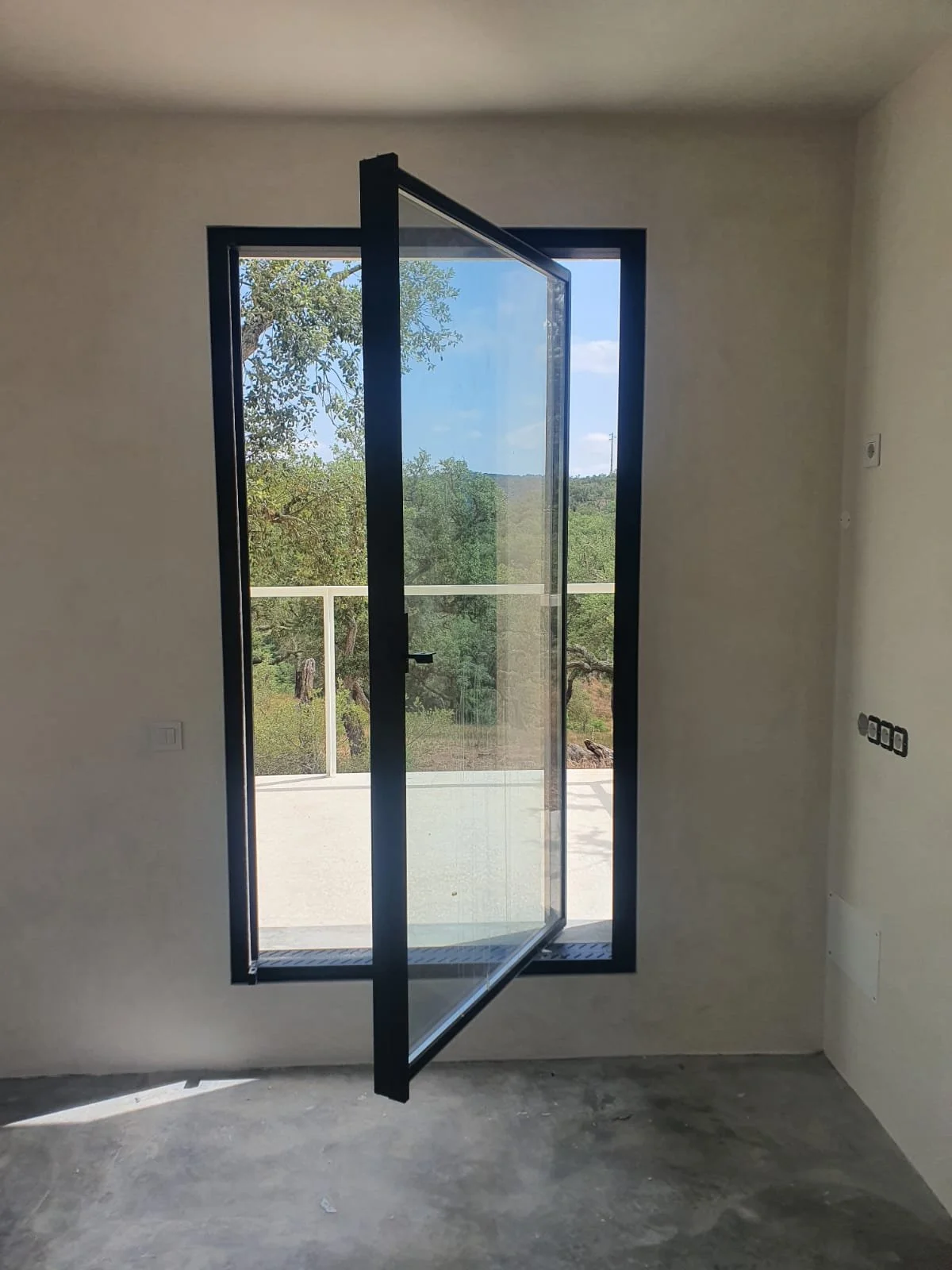

Ventana de vidrio con marco negro en una pared de una habitación vacía, con vista a un área exterior con árboles y cielo azul.
Sección de un marco de ventana de aluminio con doble acristalamiento, mostrando el perfil y estructura del marco.
Ficha Tecnica

Categorías previstas en la evaluación del sistema Kristal Pivotante:
• Permeabilidad al aire: Clase 3 (normas de ensayo EN 10207 y EN 1026)
• Estanqueidad al agua: Clase 5B (normas de ensayo EN 10208 y EN 1027)
• Resistencia al viento: Clase C5 (normas de ensayo EN 12210 y EN 12211)

Coeficiente de transmisión térmica para vano de 1 hoja pivotante de 2 m x 3 m con vidrio Ug = 0,9 W/m²K e intercalario tipo “Warm Edge”:
• Uw = 1,16 W/m²K

Coeficiente de atenuación acústica para vano de 1 hoja pivotante con vidrio acústico 8/16/44.2:
• Rw (C ; Ctr) = 38 dB (–2, –4)

Zonas de aplicación según los reglamentos REH y RECS (en función del valor Ug): I1, I2, I3, V1, V2, V3;

Características del sistema

Sistema de aluminio con rotura de puente térmico para la ejecución de vanos de puerta peatonal pivotante vertical minimalista.

Perfiles de aluminio
• Los perfiles de aluminio se extruyen en aleaciones 6060/6063 para arquitectura, según la norma NP EN 12020-02.
• Los perfiles con rotura de puente térmico se obtienen mediante la inserción de varillas de poliamida 6.6 reforzadas con un 25 % de fibra de vidrio.
• Espesor medio de los perfiles de aluminio: 2 mm;

Marcos fijos
• Sección del marco fijo perimetral de 120 mm para montaje a inglete;
• Posibilidad de aplicar remates interiores o exteriores;
• Perfil de rejilla para drenaje inferior;
• Drenaje oculto.

Marcos móviles
• Sección visible reducida de los marcos móviles con corte recto y ensamblaje por clipado;
• Vidrio doble aislante con sellado secundario de silicona, de 32,4 mm a 32,8 mm de espesor total, compuesto por vidrio exterior templado o termoendurecido y vidrio interior laminado o laminado-templado;
• Canal de polímero adherido en todo el perímetro del vidrio aislante con silicona estructural negra;
• Siliconas estructurales recomendadas: Dow Corning 791 negra o Sikasil SG20 negra.

Dimensionamiento y maniobrabilidad
• Dimensiones mínimas - máximas de ancho de hoja: 800 mm - 2000 mm;
• Altura mínima de hoja: 1700 mm;
• Superficie máxima de hoja: 7 m²;
• Peso máximo por hoja: 300 kg;
• Tipologías de puerta: 1, 2, 3 o 4 hojas pivotantes de eje vertical, de apertura interior o exterior;
• Posibilidad de combinación con el sistema Kristal - Corredera;
• Sistema KRISTAL - Pivotante para una apertura sencilla incluso con configuraciones extremas de peso o dimensiones;
• Vanos con más del 95 % de área acristalada;
• Permeabilidad al aire y estanqueidad al agua garantizadas mediante burletes y juntas de EPDM de calidad marina;
• Posibilidad de aplicar cerradura mecánica o electromecánica.

Prestaciones
• Sistema certificado por laboratorio notificado para Ensayo de Tipo Inicial (ITT), conforme a la norma de producto EN 14351-1:2008+A1:2011 para efectos de Marcado CE.
