Anicolor AJI Hoja Oculta Canal Europeo System
Categorías alcanzadas en la evaluación del sistema AJi Hoja Oculta Canal 16:
Permeabilidad al aire: Clase 4 (normas de ensayo EN 10207 y EN 1026)
Estanqueidad al agua: Clase E1800 (normas de ensayo EN 10208 y EN 1027)
Resistencia al viento: Clase C5 (normas de ensayo EN 12210 y EN 12211)
Valor calculado del coeficiente de transmisión térmica (EN 10077-1:2006; EN 10077-2:2012; ISO 10211:2007):
Uw = 1,38 W/m²K
Coeficiente de atenuación acústica para abertura de 2 hojas:
Rw (C ; Ctr) = 38 dB (–2, 5)
Zonas de aplicación según RCCTE (en función del valor Ug): I1, I2, I3, V1, V2, V3
Sistema certificado por el laboratorio francés CSTB de acuerdo con la siguiente característica:
Certificado QB49

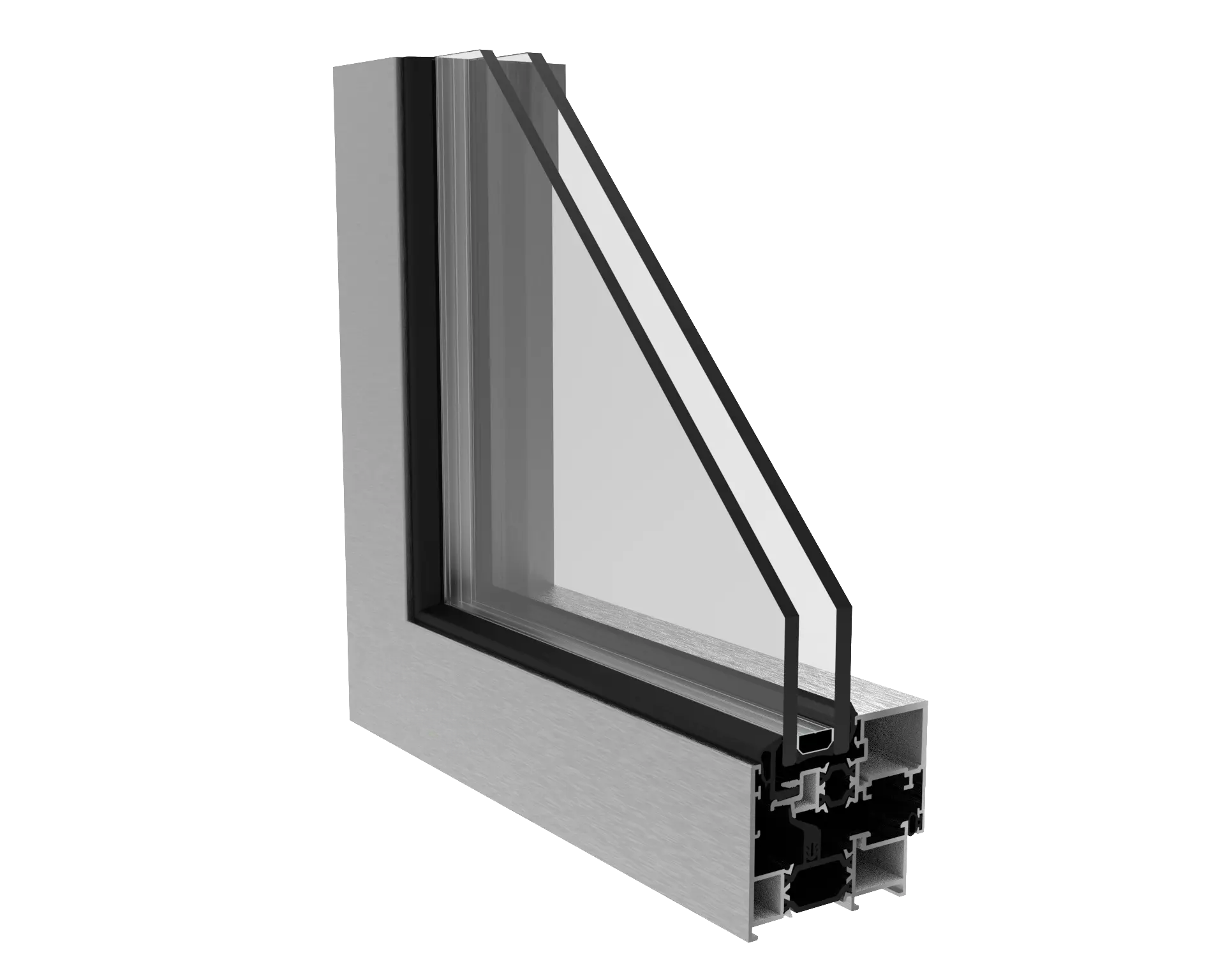

Características del sistema
Sistema practicable con rotura de puente térmico y alto rendimiento térmico y acústico.
El sistema AJi Hoja Oculta Canal 16 permite la aplicación de vidrios dobles de alto rendimiento para cumplir con los requisitos de aislamiento térmico y acústico.
Con un excelente aislamiento térmico y la incorporación de un innovador producto denominado ThermoProfile, el sistema AJi Hoja Oculta Canal 16 proporciona elevadas prestaciones de confort y eficiencia energética.
Perfiles de aluminio
Perfiles con rotura de puente térmico mediante varillas aislantes de poliamida tipo omega de 30 mm y 18 mm, reforzadas con un 25 % de fibra de vidrio.
Espesor medio del perfil de aluminio: 1,7 mm.
Marcos fijos
Profundidad de los marcos fijos: 70 mm, con triple cámara.
Rotura de puente térmico mediante varillas de poliamida tipo omega de 30 mm.
Marcos fijos con escuadras de fijación rápida dobles y escuadras de alineación para montaje a inglete.
Travesaños con doble unión para una fijación más eficaz.
Marcos fijos con clip exterior y remate de 25 mm o 45 mm.
Marcos fijos con clip exterior e interior para remates de 30, 50 o 80 mm.
Marcos móviles
Profundidad de los marcos móviles: 78 mm, con triple cámara.
Rotura térmica mediante varillas de poliamida tipo omega de 18 mm.
Hojas con escuadras de fijación rápida dobles y escuadras de alineación para montaje a inglete.
Perfil inversor con ojales para una mejor colocación del remate superior.
Dimensionamiento y maniobrabilidad
Dimensiones mínimas – máximas de hoja AJi Hoja Oculta Canal 16: 391 mm – 1240 mm (ancho); 480 mm – 2490 mm (alto).
Peso máximo para ventanas o puertas oscilobatientes: hasta 130 kg.
Opciones de apertura: fijo, apertura interior de 1 o 2 hojas con o sin oscilobatiente, y basculante.
Capacidad de acristalamiento exterior para vidrio doble de 24 mm a 30 mm y vidrio interior de hasta 8 mm en la solución de Hoja Oculta Ventilada.
Estanqueidad garantizada mediante juntas de EPDM (interior y exterior, con opción de junta central).
Permite apertura con microventilación.
Prestaciones
Sistema certificado por laboratorio acreditado y notificado para Ensayos de Tipo Inicial (ITT), de acuerdo con la norma de producto EN 14351-1:2006+A1:2011, para efectos de Marcado CE.
